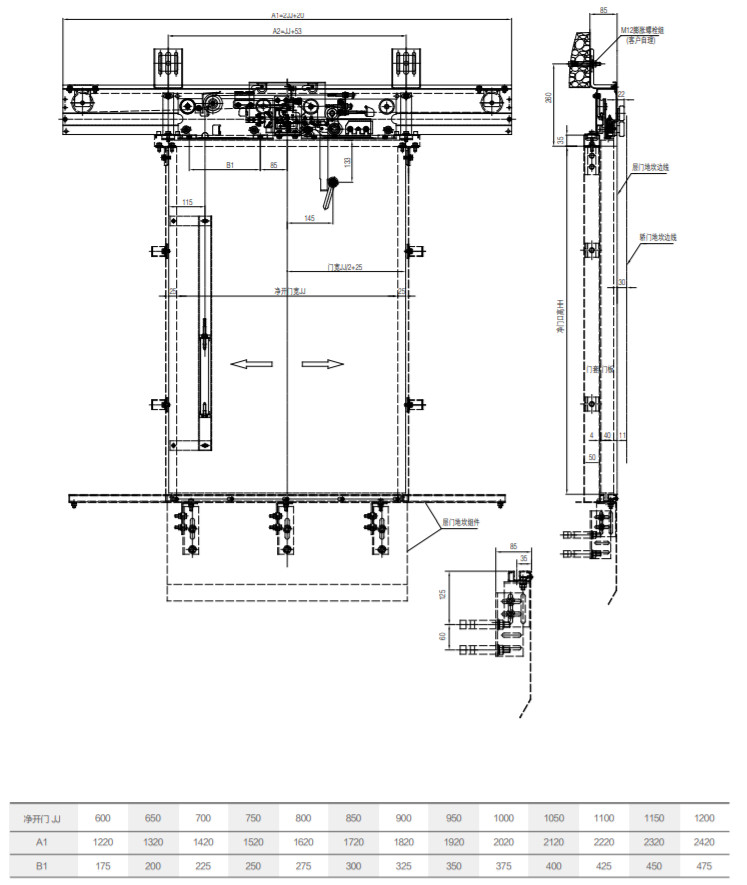

Pajisja e Derës së Uljes me Hapje Qendrore me 2 Gjethe THY-LD-B
1. Metoda e zhbllokimit është zhbllokimi i panelit të derës dhe kalimi i testit të ndikimit të lavjerrësit prej 45 kg.
2. Dera detyrohet të mbyllet nga një çekiç i rëndë, dhe çekiçi i rëndë dhe tubi udhëzues vendosen në anën e brendshme të derës së uljes.
3. Kyçi i derës ka kaluar testin e Qendrës Kombëtare të Inspektimit të Ashensorëve dhe ka marrë certifikimin CE dhe CU-TR.
4. Tensioni i zbatueshëm i bravës së derës: ≤ AC230V, ≤ DC110V.
1. Instalimi i pragut dhe mbulesës së derës
1.1. Përcaktoni pozicionin e hyrjes dhe daljes së pragut sipas madhësisë së kanalit të ngritjes; rregulloni qendrën e pragut që të jetë e njëjtë me qendrën e hyrjes dhe daljes, dhe shënoni qendrën e pragut; rregulloni nivelin e pragut që të jetë më pak se 1/1000; Sipërfaqja për të parandaluar hyrjen e ujit në kanalin e ngritjes.

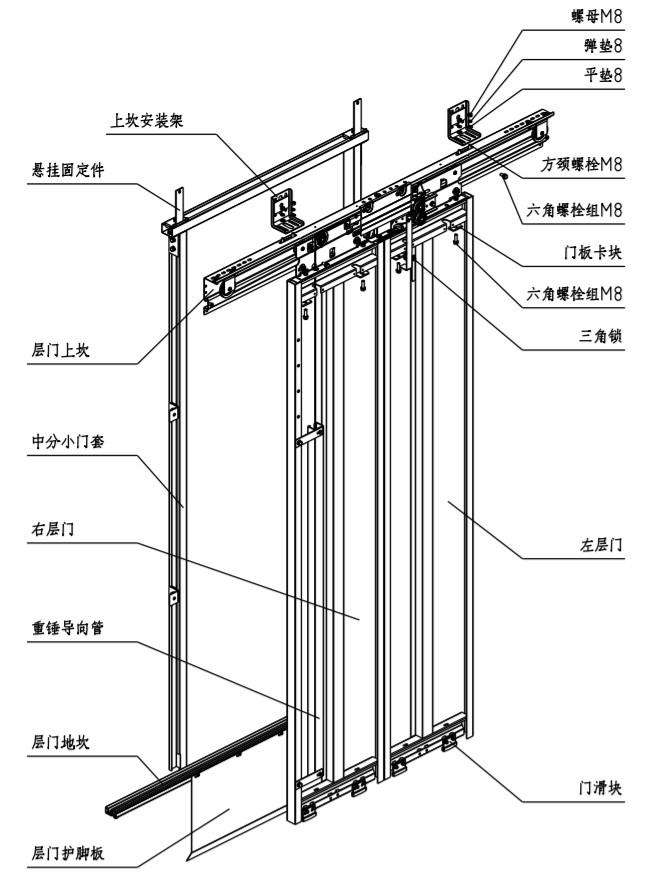

1.2. Montoni kolonën e mbulesës së derës dhe derën e mbulesës së derës me pjesët lidhëse dhe instaloni pjesët fiksuese të varura; vendosni derën në prag, rregulloni vertikalitetin e kolonës së mbulesës së derës në mënyrë që të jetë më pak se 1/1000; qendra e mbulesës së derës përputhet me qendrën e matjes së shenjës së qendrës së pragut të hyrjes dhe daljes; madhësia e planit të poshtëm të ballit të mbulesës së derës dhe planit të sipërm të pragut është lartësia neto e derës. Pasi të keni përfunduar rregullimin, fiksoni arrën e flanxhës M8. Pasi të keni rregulluar madhësinë, fiksoni lidhësin e kolonës në mur.
1.3. Vendosni mbrojtësen e gishtërinjve të derës së uljes në prag.
2. Instalimi i pajisjes së derës së uljes

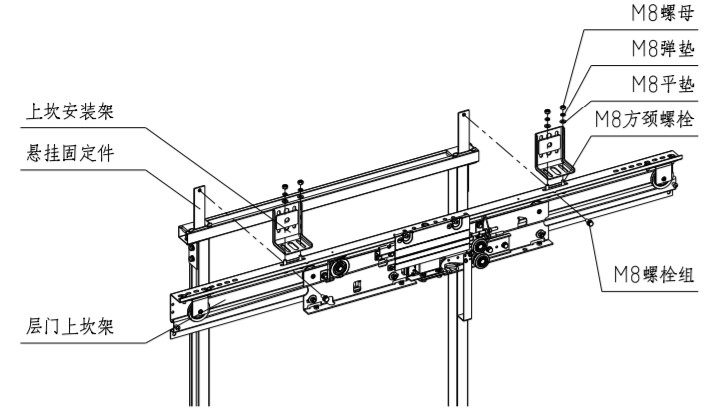

2.1. Vendosni kornizën e sipërme të pragut të derës së uljes me shufrën në skajin e poshtëm të pjesës së fiksimit të pezullimit dhe fiksoni kornizën e sipërme të pragut dhe pjesën e fiksimit të pezullimit të derës së uljes përmes grupit të bulonave M8*20.
2.2. Fiksoni kornizën e montimit të pragut të sipërm në murin e ngritësit me bulona zgjerimi ose bulona që kalojnë nëpër mur. Korniza e montimit të pragut të sipërm dhe pragu i sipërm i derës së uljes janë të lidhura me bulona me qafë katrore M8.
2.3. Rregulloni pragun e sipërm të derës së uljes majtas dhe djathtas në mënyrë që qendra e derës të jetë e hapur dhe qendra e hyrjes dhe daljes të jetë e njëtrajtshme.
2.4. Rregulloni vertikalitetin e dyshemesë së pajisjes së derës së uljes. Rregulloni vertikalitetin e dyshemesë së pajisjes së derës së uljes në ±0.5 mm duke vendosur një vijë vertikale ose duke marrë pragun e derës së kabinës si referencë.
2.5 Pasi të keni shqyrtuar parametrat kryesorë të instalimit të kornizës së pragut në dyert e mëposhtme të dyshemesë, shtrëngoni të gjitha bulonat e instalimit:

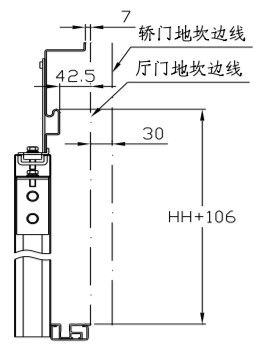

Lartësia e kornizës së sipërme të pragut të derës së uljes: distanca midis sipërfaqes së sipërme të shinës udhëzuese të kornizës së sipërme të pragut të derës së uljes dhe pragut të derës së uljes është HH+106 mm;
Qendra e kornizës së sipërme të pragut të derës së uljes: devijimi midis qendrës së kornizës së sipërme të pragut të derës së uljes dhe qendrës së hyrjes dhe daljes është ±1 mm;
Distanca midis shinës udhëzuese të sipërme të pragut të derës së uljes dhe pragut të derës së kabinës: distanca midis shinës udhëzuese të sipërme të pragut të derës së uljes dhe pragut të derës së uljes është 42.5 mm, dhe distanca nga pragu i derës së kabinës është 72.5 mm.
Lartësia e kornizës së sipërme të pragut të derës së uljes: distanca midis sipërfaqes së sipërme të shinës udhëzuese të kornizës së sipërme të pragut të derës së uljes dhe pragut të derës së uljes është HH+106 mm;
Qendra e kornizës së sipërme të pragut të derës së uljes: devijimi midis qendrës së kornizës së sipërme të pragut të derës së uljes dhe qendrës së hyrjes dhe daljes është ±1 mm;
Distanca midis shinës udhëzuese të sipërme të pragut të derës së uljes dhe pragut të derës së kabinës: distanca midis shinës udhëzuese të sipërme të pragut të derës së uljes dhe pragut të derës së uljes është 42.5 mm, dhe distanca nga pragu i derës së kabinës është 72.5 mm.
