Detektor me infra të kuqe për derën e ashensorit THY-LC-917

Detektor me infra të kuqe i derës së ashensorit THY-LC-917 Imazh i paraqitur

Përshkrim i shkurtër:

Perdja e dritës së ashensorit është një pajisje mbrojtëse e sigurisë së derës së ashensorit e prodhuar duke përdorur parimin e induksionit fotoelektrik. Është e përshtatshme për të gjithë ashensorët dhe mbron sigurinë e pasagjerëve që hyjnë dhe dalin nga ashensori. Perdja e dritës së ashensorit përbëhet nga tre pjesë: transmetues dhe marrës infra të kuq të instaluar në të dy anët e derës së kabinës së ashensorit, dhe kabllo të posaçme fleksibël. Për nevojat e mbrojtjes së mjedisit dhe kursimit të energjisë, gjithnjë e më shumë ashensorë e kanë hequr kutinë e energjisë.

Na dërgoni email

Detajet e produktit

Etiketat e produkteve

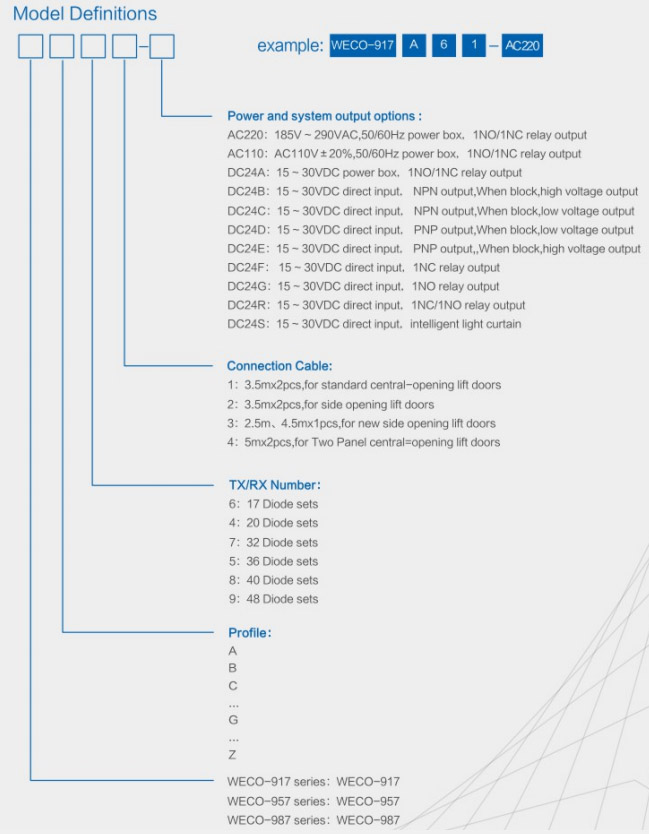

Parametrat e Produktit

Emri i produktit	Perde me dritë ashensori
Rrugë e hapur	Hapur anash ose hapur në qendër
Tensioni	AC220V, AC110V, DC24V
Numri i diodave	17, 32
Numri i trarëve	94-33 Trarë, 154-94 Trarë

Avantazhet tona

1. Me funksion vetëkontrolli, dalje konvencionale të kutisë së energjisë dhe dalje vetëkontrolluese

2. Kaloi testet TUV të Gjermanisë dhe përputhet me standardet ndërkombëtare përkatëse

3. Funksioni i qetësisë, zgjat jetën e punës së produktit

4. Miratoni teknologji të re, PCB me aftësi të fortë të rezistencës ndaj korrozionit dhe aftësi të fortë të përshtatjes në terren, të qëndrueshme dhe të besueshme

5. Dizajn me pamje të bukur, instalim i lehtë, i përshtatshëm për shumicën e ashensorëve të markave

6. Teknika dhe pajisje të avancuara, teknika të besueshme të mbushjes sipërfaqësore SMT

7. Opsionale që përdoruesit të zgjedhin daljen NPN/PNP (dalja e tranzistorit) pa kuti furnizimi me energji

Perdja e dritës së ashensorit është një pajisje mbrojtëse e sigurisë së derës së ashensorit e bërë duke përdorur parimin e induksionit fotoelektrik. Është e përshtatshme për të gjithë ashensorët dhe mbron sigurinë e pasagjerëve që hyjnë dhe dalin nga ashensori. Perdja e dritës së ashensorit përbëhet nga tre pjesë: transmetues dhe marrës infra të kuq të instaluar në të dy anët e derës së kabinës së ashensorit, dhe kabllo të posaçme fleksibël. Për nevojat e mbrojtjes së mjedisit dhe kursimit të energjisë, gjithnjë e më shumë ashensorë kanë hequr kutinë e energjisë. Disa marka të perdeve të dritës duhet të përdorin kuti energjie për shkak të imunitetit të tyre të dobët ndaj ndërhyrjeve elektromagnetike. Megjithatë, me popullarizimin e konceptit të ashensorëve të gjelbër, perdet e dritës pa kuti furnizimi me energji janë një trend. Meqenëse procesi i konvertimit të 220V në 24V është i destinuar të humbasë shumë energji.

Perdja e dritës THY-LC-917 është e pajisur me një tub LED që lëshon dritë me skanim dinamik të kontrolluar nga CPU në perden konvencionale të dritës. LED me dy ngjyra në formë shiriti shfaq gjendjen e zonës së mbrojtjes së perdes së dritës, në mënyrë që perdja e dritës të ketë një efekt më vizual në funksionin normal të mbrojtjes. Më humane.

Në skajin lëshues të perdes së dritës ka disa tuba që lëshojnë rreze infra të kuqe. Nën kontrollin e MCU-së, tubat lëshues dhe marrës ndizen në sekuencë, dhe drita e emetuar nga një kokë lëshuese merret nga shumë koka marrëse për të formuar një skanim shumëkanalësh. Përmes këtij skanimi të vazhdueshëm të zonës së derës së makinës nga lart poshtë, formohet një perde e dendur drite mbrojtëse infra të kuqe. Kur ndonjë nga rrezet është e bllokuar, meqenëse konvertimi fotoelektrik nuk mund të realizohet, perdja e dritës gjykon se ka pengesë dhe për këtë arsye jep një sinjal ndërprerjeje. Ky sinjal ndërprerjeje mund të jetë një sinjal ndërrimi ose një sinjal i nivelit të lartë dhe të ulët. Pasi sistemi i kontrollit merr sinjalin nga perdja e dritës, ai menjëherë jep sinjalin e hapjes së derës dhe dera e makinës ndalon së mbylluri dhe hapet në drejtim të kundërt. Dera e ashensorit mund të mbyllet normalisht pasi pasagjerët ose pengesat të largohen nga zona e paralajmërimit, në mënyrë që të arrihet qëllimi i mbrojtjes së sigurisë. Shmangni aksidentet e njerëzve të bllokuar në ashensorë.

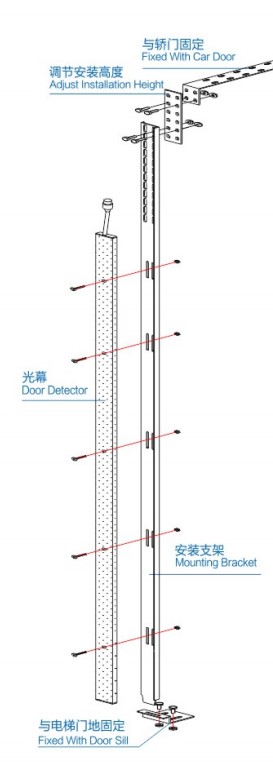

Ekzistojnë dy mënyra kryesore për të instaluar perden e dritës

1. Instalimi mobil i transmetuesit dhe marrësit

Instalimi mobil i perdes së dritës i referohet instalimit dhe përdorimit të transmetuesit, marrësit të perdes së dritës, ose njërit prej të cilëve i fiksuar në derën e makinës dhe lëviz me derën e makinës. Në rrethana normale, transmetuesi dhe marrësi janë të fiksuar në skajin e palosshëm të derës së makinës.

Metoda e instalimit të derës anësore është fiksimi i perdes së dritës në kabinën e ashensorit dhe skajin e palosshëm të derës së kabinës me vida.

Metoda e instalimit të derës qendrore të ndarë është fiksimi i perdes së dritës në skajin e palosshëm të derës së kabinës së ashensorit me vida.

2. Instalimi fiks i transmetuesit dhe marrësit

Instalimi fiks i perdes së dritës i referohet instalimit dhe përdorimit të transmetuesit dhe marrësit të perdes së dritës të fiksuar në fund të pragut të derës së makinës nëpërmjet një kllape të fiksuar. Transmetuesi dhe marrësi nuk mund të lëvizin me derën e makinës.
