Shinë Udhëzuese për Ngritje për Ashensor
| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |

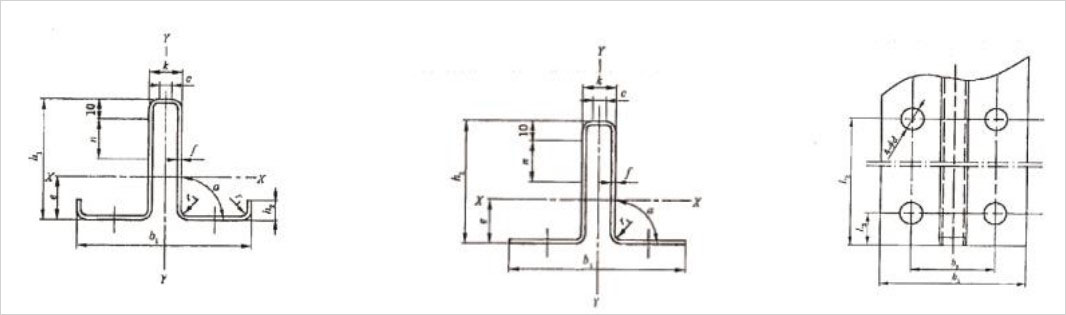

| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Shinë Udhëzuese e Ashensorit të Përpunuar
2. Shinë Udhëzuese e Ashensorit e Tërhequr në të Ftohtë
3. Shinë Udhëzuese e Ashensorit e Personalizuar
4. Shinë Udhëzuese e Zbrazët e Ashensorit
5. Pllaka drejtuese shinash për ashensorë të tërhequra në të ftohtë, pllaka drejtuese shinash për ashensorë të përpunuara me makinë, pllaka drejtuese me trashësi të veçantë, pllaka drejtuese në seksion T, kapëse të farkëtuara, kapëse rrëshqitëse, kapëse rrëshqitëse, kapëse T-formë.
6. Standardi: ISO 7465.
7. Modeli: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Paketimi: Shinat tona udhëzuese janë të paketuara në tufa, me mbulesa mbrojtëse në të dyja anët, dhe secila tufë është e paketuar me fletë plastike. Ne gjithashtu mund të paketojmë sipas kërkesave tuaja.
9. Ne mund të ofrojmë shina udhëzuese të markave të tilla si MARAZZI, etj.
Shina udhëzuese e ashensorit është një shinë e sigurt për ashensorin që të lëvizë lart e poshtë në kanalin e ngritjes, duke siguruar që kabina dhe kundërpesha të lëvizin lart e poshtë përgjatë saj. Shina udhëzuese lidh pllakën dhe kllapën e shinës udhëzuese me murin e kanalit të ngritjes për të siguruar udhëzim për kabinën e ashensorit dhe kundërpeshën. Funksioni mbështetës i kaliperit të sigurisë gjatë frenimit është një pjesë e rëndësishme e sistemit të ashensorit. Shina udhëzuese që përdoret zakonisht në ashensorë është një shinë udhëzuese në formë "T". Karakteristika të tilla si ngurtësi e fortë, besueshmëri e lartë, siguri dhe kosto e ulët. Plani i shinës udhëzuese duhet të jetë i lëmuar, pa sipërfaqe të dukshme të pabarabartë. Meqenëse shina udhëzuese është shina e transportit të këpucës udhëzuese dhe pajisjes së sigurisë në kabinën e ashensorit, hapësira duhet të sigurohet gjatë instalimit. Në të njëjtën kohë, shina udhëzuese duhet të mbajë përgjegjësinë e ndalimit të ashensorit kur ashensori ka një aksident me shpejtësi të tepërt, kështu që ngurtësia e saj nuk mund të injorohet.
Shinat udhëzuese të ashensorit ndahen në: shina udhëzuese të ngurta dhe shina udhëzuese të zbrazëta të kundërpeshës.
Shina udhëzuese e ngurtë është një shinë udhëzuese e përpunuar, e cila formohet duke përpunuar sipërfaqen udhëzuese dhe duke lidhur pjesët e profilit të shinës udhëzuese. Qëllimi i saj është të ofrojë udhëzim për funksionimin e kabinës së ashensorit gjatë funksionimit të ashensorit. Shina udhëzuese e ngurtë e vogël përdoret gjithashtu për udhëzim të kundërpeshës. Ekzistojnë shumë specifikime të shinave udhëzuese të ngurta sipas gjerësisë së dyshemesë së shinës udhëzuese, të cilat mund të ndahen në T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, etj.

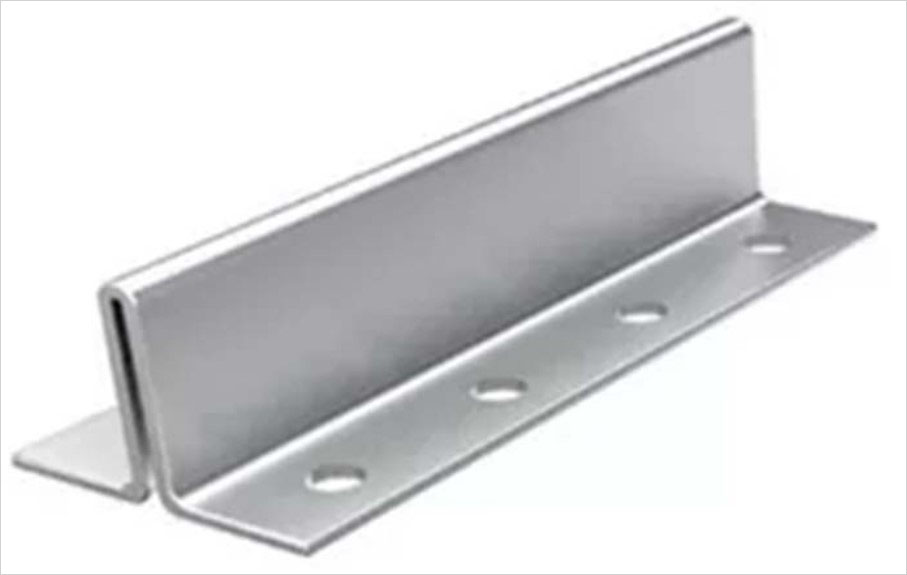

Shinat udhëzuese të zbrazëta të kundërpeshës janë shina udhëzuese me rrota të formuara në të ftohtë me trashësi 2.75 mm dhe 3.0 mm. Ato formohen në të ftohtë nga pllaka të mbështjella përmes formave me shumë kalime. Ato përdoren kryesisht për të siguruar udhëzim për kundërpeshën gjatë funksionimit të ashensorit. Shinat udhëzuese të zbrazëta mund të ndahen në anët e drejta dhe anët me flanxha sipas formës së sipërfaqes fundore të shinës udhëzuese, përkatësisht TK5 dhe TK5A.
